基礎系

鉄筋の組み方に脱帽！

ホームリサーチ
基礎配筋の写真です。
コーナー部分の配筋の仕方を見てください。
上段主筋がＤ１３ミリが２本、Ｄ１０ミリが腹筋として１本、土間スラブ筋がＤ１３ミリで１本、下段主筋がＤ１３ミリ１本の配筋です。鉄筋の継ぎ手の位置に注目してください。上段主筋がＤ１３ミリの２本の内、最上部の１本の鉄筋がコーナー継ぎ手でジョイントされ、もう１本がコーナーから左プラスチックドーナッツのところで継ぎ手ジョイント、上段から３本目Ｄ１０ミリがコーナー部分で継ぎ手ジョイントとコーナー部分での鉄筋のジョイントを出来る限り少なくして、コンクリートの充填を十分満足するように配筋施工がされています。他社の殆どの現場でよく見られるのが、基礎横筋全てをコーナー部分で継ぎ手ジョイントする施工ですが、この写真のように施工されることで鉄筋のかぶりを十分確保し、十分な基礎の強度を発揮できるのです。
お手本にしていただきたい施工写真です。(NO.298)

施工会社　　青山建設株式会社

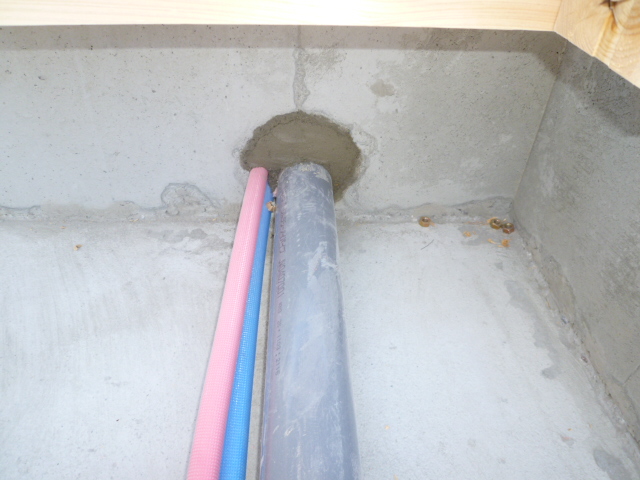

基礎立ち上り設備配管回りにモルタル充填。

ホームリサーチ
ホームリサーチ岐阜　KWです。基礎外周部の設備貫通部分のモルタル充填は当たり前に施工をされますが、内部の立ち上り部分についても貫通部のモルタル充填がされているのは丁寧な施工と言っても良いでしょう。ここの現場は、貫通部の大小問わず全てモルタルの充填がされていました。配管の固定をしっかりとして、嫌な振動の発生源とならないように、またシロアリや、ほこり、ごみが侵入した場合に各基礎内部で拡散しないためにも施工が望まれます。
施工会社　岐阜県　株式会社香瑛住研

基礎配筋にマーカーでチェック！

ホームリサーチ
基礎主筋　上端D13、下端D13を赤色マーカー、腹筋D10を黄色のマーカーでチェックし誰が見てもこの現場のチェックは確実に出来ていることが判ります。現場監督、鉄筋職人、基礎職人は自分で基礎を作ることに携わっているから、当然のように、いつものように施工されていますが、恥ずかしくてこんなこと聞けないと思っているお客様や、通りすがりのお客さまになるかもしれない方々に判り易い現場づくりが、この株式会社トーワホームさまの姿勢となっていることが感じられます。当然ですが現場は常に整理整頓、清掃は徹底して、間違いの無い施工と品質の良さは当たり前、現場の写真はお見合い写真！と登田専務さんの前向きな姿勢にこだわりを感じました。

施工会社　　株式会社トーワホーム

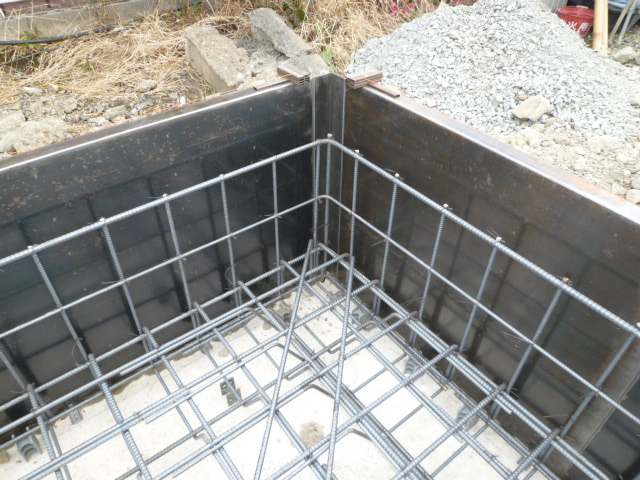

基礎コーナーから配筋の継ぎ手を外す！

ホームリサーチ
基本的には、力の掛かる所（入り隅、出隅）には配筋の継ぎ手をもっていかないのが理想です。また基礎立ち上り中間部に継ぎ手がある場合は位置をずらして施工することもあげられます。この現場は基本に忠実に基礎配筋を施工された現場でした。さらにスラブにダイヤ筋を配筋され補強の仕方にもこだわられたすばらしい内容の基礎配筋でした。

施工会社　　丹羽木材株式会社
